低模量高伸長率硅橡膠
- 產(chǎn)品性能?低模量至中等模量，高彈性?高透明、易脫模?鉑金硫化、環(huán)保安全無毒性；...
-
產(chǎn)品詳情
雙組份加成型液體硅橡膠XLG-8115| XLG-8125| XLG-8135
化學(xué)組成
雙組份液體硅橡膠
典型物化數(shù)據(jù)
XLG-8115 | XLG-8125 | XLG-8135 | ||
外觀 | 粘稠液體 | 粘稠液體 | 粘稠液體 | |
顏色 | 高透明 | 高透明 | 高透明 | |
比重 | 1.03 | 1.03 | 1.03 | |
典型物化數(shù)據(jù) | ||||
混合粘度（25℃±2， mPa.s） | 68000±10000 | — | — | |
硬度(Shore A) | 15 | 25 | 35 | |
拉伸強(qiáng)度(Mpa) | 6.2 | 7.0 | 8.5 | |
撕裂強(qiáng)度(KN/m) | 21 | 25 | 27 | |

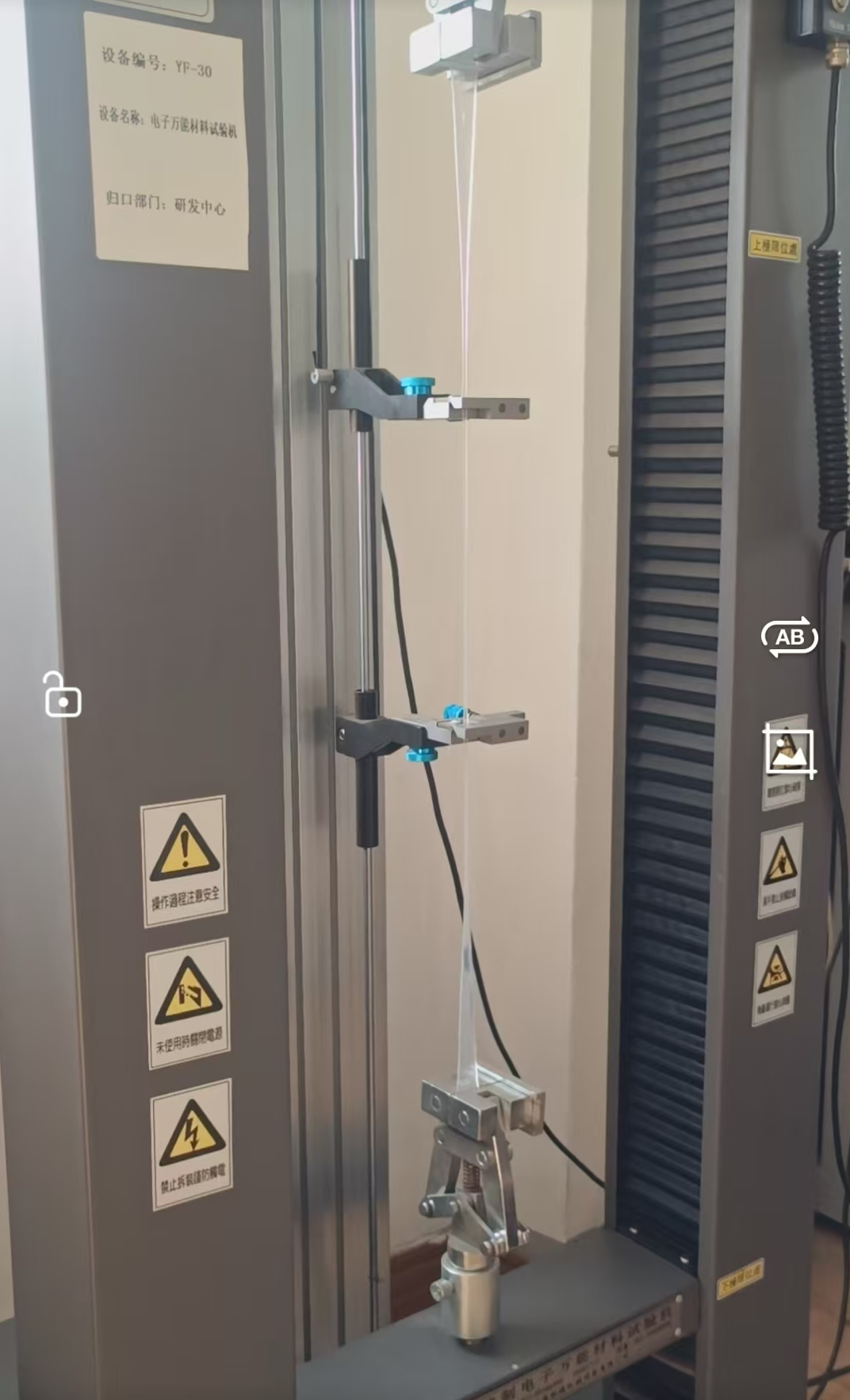

斷裂伸長率（%） | 1300% | 1000% | 850% | |
混合比例 | 1：1 | |||
可操作時(shí)間 | 25±2℃，≥12小時(shí) | |||
產(chǎn)品性能
?低模量至中等模量，高彈性
?高透明、易脫模
?鉑金硫化、環(huán)保安全無毒性；
應(yīng)用領(lǐng)域
翻模，織物涂層，硅膠制品，醫(yī)療制品
使用方法
?可采用機(jī)械攪拌進(jìn)行A/B混合攪拌或用靜態(tài)混合器混合；
?使用前清理干凈儀器設(shè)備，含有錫鹽、胺或硫等的物質(zhì)可能會阻止固化反應(yīng)；
?在40-150℃的溫度范圍內(nèi)皆可固化成型；
?提高固化溫度能迅速縮短固化時(shí)間，但制品較厚時(shí)應(yīng)注意固化過快可能導(dǎo)致氣泡的產(chǎn)生；
?產(chǎn)品固化后的性能取決于固化條件，固化前最好進(jìn)行測試以找到最佳固化條件。
包裝貯存
包裝規(guī)格為1Kg和25Kg，可按用戶要求定制。陰涼干燥密封貯存。
標(biāo)簽：
